NVIDIA图灵GPU怎么那么大？

明眼人都能看出，NVIDIA Pascal架构显卡虽然沿用了两年，但由于性能、效能占有，让其在市场上拥有AMD无法媲美的号召力，之前Steam平台7月硬件统计上，N卡份额已经飙升到了76.4%历史最高位，NVIDIA的强势可不是一星半点。

如同这次Turing图灵架构RTX显卡发布一样，我们能够获知准确消息很少，连个架构图都没有，甚至媒体开箱、拆解都不被允许。不过曾经见过真卡的我们，还是能从拆解中获取到尚未公布的信息，比如我们上次发现TU102核心拥有韩国、台湾两种封装，这一次我们就来给大家算一下TU104核心面积，会告诉你引入了Tensor单元、RT Core后的图灵架构GPU die面积是那么的大！

以下核心图片来自于之前的RTX 2080 Ti、RTX 2080拆解，为了保护“线人”已对特征信息进行了涂抹消隐。

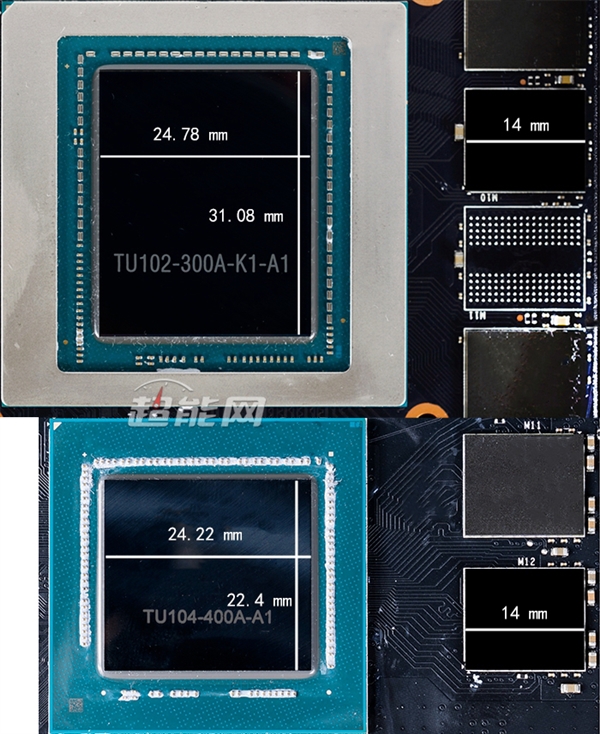

我们采用了比例计算、交叉对比计算来验证RTX 2080所采用的的TU104核心面积。这一次也是以旁边的GDDR6作为测量基准，14×12mm规格，以此作为比例计算隔壁Turing GPU die核心尺寸。直接用PhotoShop勾勒出GDDR6线程、TU102、TU104的大小，使用测量比例可以很方便地算出框选图形规格。

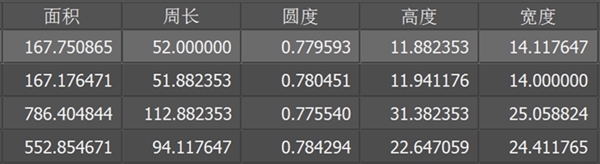

如此得来GDDR6尺寸基本符合14×12mm规格，而TU102尺寸为31.4×25.1mm，面积为786.4平方毫米；TU104尺寸为22.6×24.4mm，面积为552平方毫米。

根据之前NVIDIA公布的Truing TU102核心面积是754平方毫米，与我们测算的786平方毫米是有点差距，主要是因为拍摄角度不够水平产生了畸变、勾勒die范围有误差招生，算上这4%误差的话，TU104 die面积可能为530平方毫米，粗略估计面积为530-552平方毫米之间。

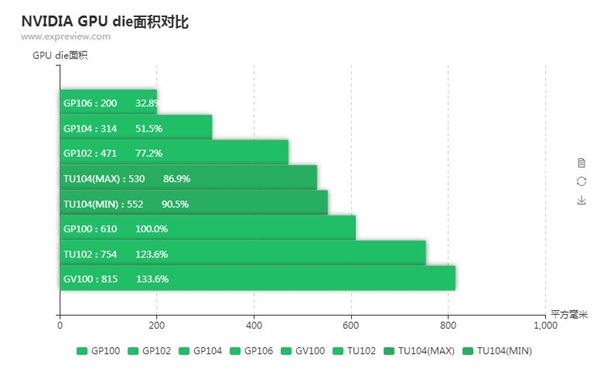

552平方毫米什么概念？已经超过了上一代最顶级游戏显卡GTX 1080 Ti所采用的GP102，直逼GP100，可见图灵架构为了实现实时光线追踪这一目标，也不得不加入大量专门的处理单元，造成晶体管数量、核心面积暴增。我们估计采用12nm FFN工艺打造的TU104核心也有136亿规模的晶体管数量。
